Шафи керування зовнішнім вуличним освітленням І-710 (УНО)

Призначення шаф І-710:

Шафи керування зовнішнім вуличним освітленням (далі І-710) одностороннього обслуговування призначені для місцевого, ручного, автоматичного або дистанційного (з диспетчерського пункту) управління освітлювальними мережами та установками виробничих будівель, споруд та територій з будь-яким джерелом світла напругою 380/220 В змінного струму, а також для обліку та розподілу електричної енергії, захисту ліній при перевантаженнях та коротких замиканнях, не частих оперативних включень та виключень (не більше 6 разів на годину) електричних кіл.

Шафи І-710 призначені для встановлення на відкритому повітрі або у приміщеннях. При встановленні на відкритому повітрі шафа І-710 додатково обладнана захисним козирком. Шафи І-710 повинні монтуватися на цегляному або іншому фундаменті висотою 150…300 мм або на металевій підставці, що виготовляється на замовлення. Також можливе кріплення шафи до залізобетонної опори типу СВ.

Які шафи І-710 виробляємо:

Шафа Ш-710 є збірна конструкція з оцинкованих листогнутих перфорованих профілів із встановленими на них комутаційно-захисними апаратами, електровимірювальними приладами та апаратами управління. Зовнішні двері панелі з оцинкованого металу опціонально можуть бути пофарбовані порошковою фарбою за номером RAL, узгоджений із Замовником. При відкритті зовнішніх дверей шафи (для її ревізії та технічного обслуговування) у нічний час включається внутрішнє освітлення шафи.

Ввідний апарат і лічильник поміщені в закритий внутрішній бокс, що закривається на замок і має можливість опломбування. Встановлене на дверях боксу скло з ПЕТГ дозволяє знімати показання лічильника, не відкриваючи двері.

Головний комутаційний апарат має видимий розрив у виключеному стані.

Управління режимом роботи шафи може бути ручним, програмним та дистанційним по GSM каналу.

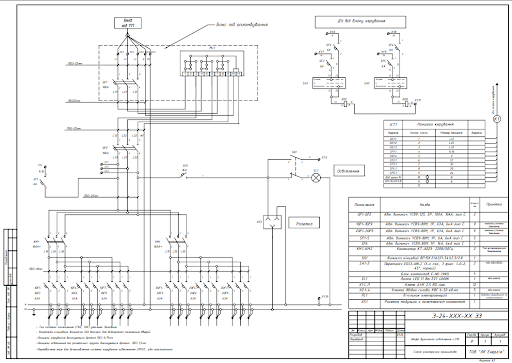

Шафа збирається за стандартною схемою (это должна быть гиперссылка на схему в пдф-е), яка уточнюється Замовником за кожним окремим проектом (номінальний струм, система заземлення, кількість ліній в кожній групі, тощо)

Шафа оцинкована і не вимагає щорічного фарбування, термін гарантії на металоконструкцію 10 років

Габаритні розміри шаф І-710 (ВхШхГ, мм):  1600х1200х400  (з групповыми контакторами типу КТ або КМ)  1600х800х400  (з групповыми контакторами типу КМ)

Шафи І-710 виготовляються за ТУ У 27.1-40132794-003:2016 та відповідають наступним нормативним документам: ГОСТ 15150-69; ГОСТ 22789 (МЕК 439-1); ДСТУ IEC 60439-1-2007; ДСТУ EN 60529:2018.

Технічні характеристики шафи І-710 :
